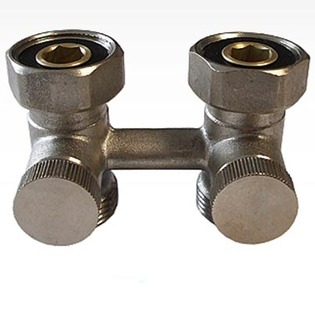

Узел подключения Standard 6007 угловой SCHLOSSER G 3/4 x 3/4 D=50 MM, арт. 600700006
Артикул: 6007 00006
Фигура угловая, Плоское уплотнение
G 3/4 3/4, D=50mm, Евроконус
Технические данные:
Рабочая температура - 120°C;
Номинальное давление - 1 МРа;
Теплоноситель - вода;
Пробное давление - 1,5 МРа;
Диапазон настройки Kv - от 0,18 до 1,00.

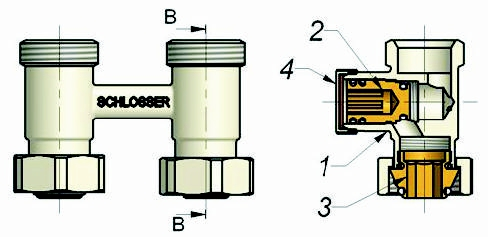

Составляющие и способ действия узлов подключения.
1. Корпус узла подключения ;
2. Грибок;
3. Присоединение;
4. Защитный колпачок.
В латунный корпус "1" узла подключения встроены грибки "2" с двойным уплотнением гарантирующим хорошую плотность в каждом положении грибка. Грибок имеет шестиугольное гнездо S-8 с помощью которого шестигранным ключом открываем или закрываем поток. Защитный колпачок "4" выполняет функцию защитного кожуха, а с фибровой уплотнительной прокладкой дополнительно защищает от возможного вытекания воды.
Узлы подключения серии 6007 предназначены для подключения компактных радиаторов в 50 мм от установки центрального отопления. Узлы подключения дают возможность отсечь радиатор во время пользования или смены радиаторa без необходимости опорожнения радиатора от теплоносителя. Узлы подключения имеют тоже функцию предварительной настройки, для регуляции потока в установке центрального отопления. В связи с этим выполняет тоже функцию регулирующего клапана и клапана обратного потока. Узлы подключения подключаются к пластиковым, медным и стальным трубам с помощью резьбовых соединений: 6025 00001, 6026 00001, 6026 00002.
